، (اخبار رسمی): اکچویتور پنوماتیک (بادی) یک نوع عملگر است که به وسیلهٔ نیروی هوا یا گاز طبیعی، شیرها را باز و بسته می‌کند یا کنترل می‌کند. این اکچویتورها در انواع مختلفی مانند دیافراگمی، پستونی، دورانی و پره‌ای در صنایع مورد استفاده قرار می‌گیرند.
مزایای استفاده از اکچویتورهای پنوماتیک عبارتند از:
1. دسترسی آسان به نیروی هوا و گاز طبیعی که در بسیاری از محیط‌ها و کاربردها موجود است.
2. قابلیت استفاده در محیط‌های خطرناک، زیست محیطی و قابل انفجار بدون خطر ایجاد جرقه و اشتعال.
3. عملکرد سریع و قدرتمند، که به طور خاص در برخی کاربردهای صنعتی مورد استفاده قرار می‌گیرد.
با این حال، اکچویتورهای پنوماتیک همچنین دارای معایبی نیز هستند:
1. نیاز به هوای تمیز و خشک برای عملکرد بهینه. ذرات گرد و غبار و رطوبت می‌توانند باعث خرابی و کاهش عمر اکچویتور شوند.
2. تراکم قابل تنظیم هوا ممکن است تنظیم و ثابت کردن پیستون‌های اکچویتور را سخت کند.
3. استفاده از رینگ‌های آب‌بندی لاستیکی باعث محدودیت دمایی در عملکرد اکچویتورها می‌شود.
4. نسبت به اکچویتورهای الکتریکی، قدرت و کارایی کمتری دارند.
برای انتخاب نوع اکچویتور، باید گشتاور مورد نیاز و نوع شیری که باید کنترل شود را در نظر گرفت. در کنترل ولوهای گلوب، معمولاً از اکچویتورهای دیافراگمی استفاده می‌شود. همچنین، سایز شیر و فشار سیال در خط نیز باید در انتخاب اکچویتور مدنظر قرار گیرد.
انواع اکچویتور پنوماتیکی
شیر کنترلی پنوماتیکی از نام خودش نشان پیداست که دارای یک اکچویتور پنوماتیکی یا نیوماتیکی است. این بدان معنی است که عملگر آن تنها با دریافت سیگنال‌های فشار هوا (پنوماتیک) یا گاز طبیعی (گاز طبیعی) قادر به حرکت و باز و بسته کردن شیر است.
در حال حاضر، اکچویتورهای پنوماتیکی مختلفی در صنعت استفاده می‌شوند، از جمله اکچویتورهای پنوماتیکی-دیافراگمی، اکچویتورهای پنوماتیکی-پیستونی و اکچویتورهای پنوماتیکی-دورانی یا چرخشی.

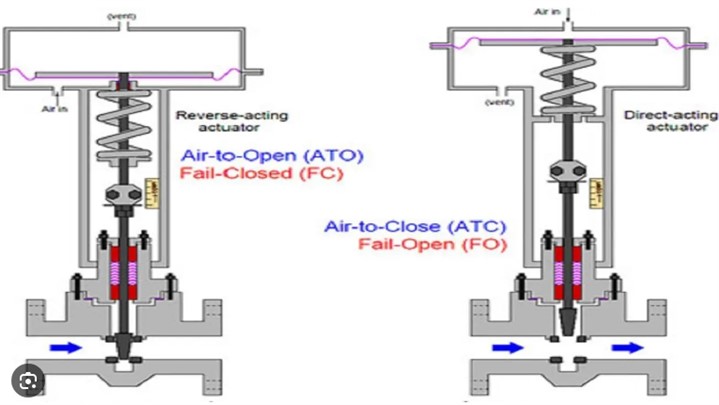

اکچویتور پنوماتیکی – دیافراگمی
اکچویتورهای پنوماتیکی-دیافراگمی از یک مکانیزم اصلی برای عملکرد استفاده می‌کنند، که شامل یک دیافراگم است. به همین دلیل به آنها اکچویتورهای پنوماتیکی-دیافراگمی می‌گویند. مکانیزم داخلی این اکچویتورها شامل یک سیستم دیافراگم-فنر است. دیافراگم با ورود نیروی هوا (سیگنال نیوماتیکی) حرکت می‌کند. با حرکت دیافراگم، میله‌ای که به استم شیر متصل است نیز حرکت می‌کند و باعث باز یا بسته شدن شیر کنترلی می‌شود.
علاوه بر این، هنگام قطع نیروی فشار هوا، فنر فشرده شده به حالت آزاد برمی‌گردد و دیافراگم را به حالت اولیه باز می‌گرداند. این نوع عملکرد را اکچویتورهای فنر برگشتی (Spring-Return) می‌نامیم.
در نوع دیگر از اکچویتورهای دیافراگمی، که به عنوان دابل اکت (Double Acting) شناخته می‌شوند، به جای استفاده از مکانیزم فنر متصل به دیافراگم، از دو خط هوا در بالا و پایین دیافراگم استفاده می‌شود. خط هوای بالایی باعث فشرده شدن دیافراگم و حرکت آن به سمت پایین می‌شود. هنگامی که خط هوای بالایی قطع می‌شود، خط هوای پایینی به دیافراگم متصل می‌شود و دیافراگم را به سمت بالا حرکت می‌دهد و به وضعیت قبلی خود باز می‌گرداند.
اکچویتور پنوماتیکی – پیستونی
اکچویتورهای پنوماتیکی-پیستونی از یک مکانیزم سیلندر-پیستون برای عملکرد استفاده می‌کنند. پیستون در این اکچویتورها توسط نیروی هوا (سیگنال نیوماتیکی) داخل یک سیلندر کاملاً آب‌بند به سمت بالا و پایین حرکت می‌کند. با حرکت پیستون، میله‌ای که به آن متصل است نیز حرکت می‌کند و باعث باز یا بسته شدن شیر کنترلی می‌شود.
در اکچویتورهای پنوماتیکی-پیستونی، به دلیل بزرگ بودن اکچویتور و سنگین بودن پیستون، معمولاً از یک مکانیزم فنری برای بازگشت پیستون به وضعیت اولیه استفاده نمی‌شود و از خطوط هوا در بالا و پایین پیستون برای حرکت پیستون در اکچویتور استفاده می‌شود.
لازم به ذکر است که استفاده از اکچویتورهای پیستونی به جز در موارد خاص متداول نبوده و بیشتر در کنترل ولوهای پنوماتیکی از اکچویتورهای دیافراگمی استفاده می‌شود.
اکچویتور پنوماتیکی – دورانی
اکچویتورهای پنوماتیکی-دورانی، که به عنوان Rack and Pinion نیز شناخته می‌شوند، نوعی عملگر پنوماتیکی هستند که با استفاده از نیروی فشار هوا عمل می‌کنند. این اکچویتورها به صورت چرخشی یا دورانی عمل می‌کنند و برای کنترل شیرهایی که حرکت مکانیزم آنها به صورت دورانی یا روتاری استفاده می‌شود (مانند شیرهای توپی، سماوری و پروانه‌ای).
مکانیزم عملکرد این نوع از اکچویتورها بر اساس شفت دندانه‌دار است که به استم بدنه شیر کوپل متصل می‌شود. در وسط اکچویتور، این شفت قرار دارد و دو پیستون در دو طرف آن با دندانه‌هایی به شفت میانی اکچویتور متصل می‌شوند. در اکچویتور دو محفظه جداگانه وجود دارد. ناحیه درونی بین دو پیستون قرار دارد و ناحیه خارجی بین هر پیستون و دیواره قرار دارد. این دو ناحیه کاملاً از هم جدا شده و ایزوله هستند.
با ورود سیال محرک (هوا یا گاز طبیعی) به یکی از محفظه‌ها، پیستون متناظر با آن محفظه حرکت می‌کند و از طریق دنده‌هایی که آن را به شفت متصل می‌کنند، گشتاور لازم برای چرخاندن شیر را تامین می‌کند. این به شیر امکان باز و بسته شدن می‌دهد.
اکچویتورهای پنوماتیکی-دورانی بیشترین کاربرد خود را در کنترل شیرهای قطع و وصل (مانند شیرهای توپی، پروانه‌ای و سماوری) دارند. این اکچویتورها به دلیل عملکرد قدرتمند و دقیق خود در صنایع مختلف استفاده می‌شوند.
انواع Actuator بر حسب عملکرد
اکچویتورهای پنوماتیکی بر اساس نوع عملکرد به دو دسته عملگرهای تک عملکرد (Single Acting) و دو عملکردی (Double Acting) تقسیم می‌شوند. در ادامه به معرفی هر یک از این انواع اکچویتورها می‌پردازم:
1. تک عملکردی (Single Acting):
این نوع اکچویتورها همچنین با نام عملگرهای بازگشتی با فنر (Spring Return) نیز شناخته می‌شوند. در ساختار این اکچویتورها، یک فنر وجود دارد که با خروج سیال (هوا یا گاز)، اکچویتور را به حالت اولیه بازگردانده و وضعیت قبلی را ایجاد می‌کند. این نوع اکچویتورها فقط در یک جهت عمل می‌کنند و برای کنترل ولوها و سیستم‌های دیگر، کافی است یک طرف اکچویتور را تحت فشار قرار داد.
2. دو عملکردی (Double Acting):
در اکچویتورهای دو عملکردی، باز و بسته شدن و تغییر وضعیت اکچویتور تنها با استفاده از سیال انجام می‌شود. وقتی سیال وارد یک طرف اکچویتور می‌شود، اکچویتور باز می‌شود و وقتی سیال از سمت دیگر وارد می‌شود، اکچویتور بسته می‌شود. در این نوع اکچویتورها نیاز است که هر دو طرف اکچویتور به‌طور متناوب تحت فشار قرار گیرند تا وضعیت مورد نظر برای کنترل ولوها و سیستم‌های دیگر ایجاد شود.
با استفاده از اکچویتورهای تک عملکردی، می‌توان فقط حرکت یک جهته را کنترل کرد، در حالی که اکچویتورهای دو عملکردی امکان کنترل حرکت در هر دو جهت را فراهم می‌کنند. انتخاب نوع مناسب اکچویتور بستگی به نیازها و مشخصات سیستم مورد استفاده دارد.
برای انتخاب صحیح اکچویتر پنوماتیک، می‌بایست با دقت و شناخت کامل از قدرت گشتاور مورد نیاز، سایز شیری که بر روی آن اکچویتور برقی باید قرار بگیرد، نوع شیری که بر روی آن اکچویتور برقی باید واقع شود(توپی-پروانه ای…)، single or double acting و وجود شیر برقی نامور، به عنوان یک پارامتر مهم مورد توجه قرار گیرد. شرکت تجهیز صنعت تامین کننده و وارد کننده ی انواع تجهیزات ابزار دقیق و شیر آلات پایپینگی می باشد. انواع اکچویتورهای پنوماتیک از برند های معتبر درفروشگاه این شرکت موجود می باشد. جهت خرید و فروش، استعلام قیمت و مشاوره فنی می توانید با کارشناسان فنی و فروش درتماس باشید تا بتوانید با کسب اطلاعات بیشتر بهترین تجهیز را متناسب با کاربردهایتان تهیه کنید.
