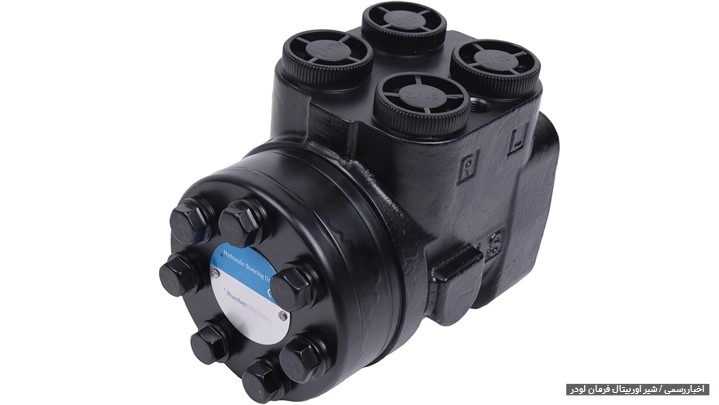

، تهران , (اخبار رسمی): شیر اوربیتال فرمان هیدرولیک، واحد کنترل و اندازه گیری جریان در مدار فرمان لودر است. این شیر بین فرمان، پمپ و سیلندرهای فرمان نصب می شود و پورت های P، T، L و R دارد. با چرخش فرمان، روغن را به یکی از طرفین سیلندر هدایت می کند.
شیر اوربیتال فرمان، بین پمپ هیدرولیک و سیلندر فرمان نصب می شود. با چرخش فرمان، روغن را از پورت P به L یا R هدایت کرده و مسیر T را به مخزن بازمی گرداند.
شیر اوربیتال فرمان هیدرولیک لودر یا Hydraulic Orbitrol Steering Valve یکی از اجزای اصلی مدار فرمان هیدرواستاتیک لودرهای چرخ لاستیکی است. این قطعه با دریافت چرخش فرمان، جریان روغن را به سیلندرهای فرمان هدایت می کند. در نتیجه، نیروی مورد نیاز اپراتور برای تغییر مسیر چرخ ها یا مفصل لودر کاهش می یابد. عملکرد اوربیتال بر پایه مجموعه اسپول، اسلیو و واحد اندازه گیری چرخشی انجام می شود. حجم جابجایی مدل های مختلف معمولا بر حسب cm³/rev مشخص می شود. برای نمونه، خانواده های رایج Danfoss در محدوده 50 تا 500 cm³/rev عرضه می شوند. نوع مدار نیز می تواند Open Center، Closed Center یا Load Sensing باشد. انتخاب صحیح اوربیتال باید با دبی پمپ فرمان، فشار کاری و نوع سیلندرهای فرمان هماهنگ باشد. (PowerSource)
شیر اوربیتال فرمان لودر چه عملکردی دارد؟
اوربیتال در واقع یک واحد کنترل فرمان است که چرخش مکانیکی غربیلک را به جریان روغن هیدرولیک تبدیل می کند. با چرخاندن فرمان، اسپول داخلی حرکت کرده و مسیر روغن بین پورت های ورودی، خروجی و مخزن تغییر می کند. سپس روغن تحت فشار به یکی از طرفین سیلندر فرمان منتقل می شود. همزمان روغن سمت مقابل به مسیر برگشت هدایت می شود. واحد اندازه گیری داخلی، مقدار مشخصی روغن را متناسب با میزان چرخش فرمان عبور می دهد. بنابراین مقدار چرخش فرمان و سرعت تغییر مسیر چرخ ها ارتباط مستقیمی با حجم جابجایی اوربیتال دارند. در برخی مدل ها، شیرهای Relief، Shock، Suction و Check نیز داخل بدنه اوربیتال تعبیه می شوند. (Danfoss)
پارامتر Displacement یکی از مهم ترین مشخصات اوربیتال فرمان لودر است و بر مقدار روغن عبوری در هر دور فرمان تاثیر دارد. برای مثال، اوربیتال 200 cm³/rev در هر دور کامل ورودی، حدود 200 سانتی متر مکعب روغن اندازه گیری می کند. افزایش Displacement معمولا حجم روغن بیشتری برای حرکت سیلندر فرمان ایجاد می کند. در مقابل، انتخاب حجم بیش از نیاز می تواند سرعت و تعداد دور فرمان را تغییر دهد. خانواده OSPB دانفوس در مدل های مختلف، دبی پیشنهادی 5 تا 70 لیتر بر دقیقه و فشار فرمان تا 210 بار دارد. در برخی مدل های مخصوص لودرهای بزرگ، فشار و ظرفیت جریان بالاتری مورد نیاز است. بنابراین انتخاب اوربیتال فقط بر اساس قطر شفت یا ظاهر قطعه انجام نمی شود. (PowerSource)
شیر اوربیتال فرمان لودر کجا نصب می شود؟
شیر اوربیتال فرمان هیدرولیک معمولا در مسیر مکانیکی بین غربیلک فرمان و مدار هیدرولیک فرمان نصب می شود. بدنه آن به ستون فرمان یا براکت مخصوص متصل می شود و شفت ورودی به فرمان ارتباط دارد. پورت های P، T، L و R به ترتیب به مدار فشار، مخزن و دو طرف سیلندر فرمان متصل می شوند. در مدل های Load Sensing، یک مسیر LS نیز برای ارسال سیگنال فشار به پمپ یا شیر اولویت وجود دارد. آرایش دقیق پورت ها به مدل اوربیتال و طراحی مدار سازنده لودر بستگی دارد. برخی مدل های استاندارد با اتصال های متریک، BSP یا SAE تولید می شوند. بنابراین هنگام تعویض اوربیتال، رزوه، محل پورت ها و جهت نصب باید کنترل شود. (PowerSource)
در لودرهای مفصلی، اوربیتال معمولا بخشی از مدار فرمان هیدرولیکی است که سیلندرهای فرمان روی مفصل مرکزی را کنترل می کند. فشار تولید شده توسط پمپ ابتدا به مدار فرمان وارد می شود و اوربیتال جریان را براساس جهت چرخش فرمان تقسیم می کند. در سیستم های Load Sensing، اوربیتال می تواند سیگنال LS را برای تامین دبی مورد نیاز فرمان ارسال کند. این ساختار باعث می شود پمپ در زمان نیاز، دبی مناسب را تامین کند. در ماشین های بزرگ تر، سیستم فرمان ممکن است از مدارهای Pilot یا شیرهای فرمان تقویت شده استفاده کند. برای همین، اوربیتال ساده همیشه جایگزین مستقیم مدل های دارای سیستم LS یا EHPS نیست. (Danfoss Assets)
برندهای معتبر تولید کننده شیر اوربیتال فرمان
Danfoss یکی از شناخته شده ترین تولیدکنندگان واحدهای فرمان هیدرولیک است و خانواده های OSPB، OSPC، OSPF، OSPL و OSPU را ارائه می کند. این محصولات برای تراکتور، لیفتراک، ماشین آلات راهسازی و لودرهای چرخ لاستیکی طراحی شده اند. برای لودرهای بزرگ، سری OSPL با قابلیت فشار فرمان بالاتر و حجم جابجایی بزرگ تر توسعه یافته است. مدل های مختلف Danfoss می توانند به شیرهای Relief، Shock، Suction و Check داخلی مجهز باشند. برخی مدل های OSPU نیز ضریب تقویت جریان تا 1:4 ارائه می کنند. این مشخصات نشان می دهد که انتخاب سری اوربیتال باید براساس نوع مدار و مشخصات واقعی ماشین انجام شود. (Danfoss)
از دیگر نام های شناخته شده در بازار جهانی واحدهای فرمان هیدرولیک می توان به Eaton Char-Lynn و Bosch Rexroth اشاره کرد. محصولات این سازندگان در ماشین آلات کشاورزی، راهسازی، صنعتی و تجهیزات متحرک استفاده می شوند. با این حال، هنگام انتخاب قطعه جایگزین، برند به تنهایی معیار کافی نیست. Displacement، فشار کاری، دبی، نوع مدار، سایز شفت، تعداد و نوع پورت ها و وجود شیرهای داخلی باید مطابقت داشته باشند. برای مثال، یک اوربیتال 160 cm³/rev با مدار Open Center لزوما جایگزین مناسبی برای مدل 160 cm³/rev از نوع Load Sensing نیست. کد فنی کامل قطعه و نقشه مدار لودر باید قبل از خرید بررسی شود.
دلایل خرابی و از کار افتادگی شیر اوربیتال لودر
بنا به مستندات ارائه شده در هیدرولیک مارکت، آلودگی روغن یکی از مهم ترین عوامل خرابی اوربیتال فرمان هیدرولیک است. ذرات فلزی، گردوغبار و آلودگی های ناشی از فرسایش پمپ می توانند بین اسپول و اسلیو قرار گیرند. این آلودگی باعث افزایش اصطکاک، گیرکردن اسپول و کاهش دقت فرمان می شود. کاهش کیفیت روغن یا استفاده از روغن با ویسکوزیته نامناسب نیز عملکرد واحد اندازه گیری را مختل می کند. افزایش دمای روغن می تواند عمر آب بندها و قطعات داخلی را کاهش دهد. در برخی محصولات، محدوده دمای پیشنهادی روغن حدود 30 تا 60 درجه سانتی گراد اعلام شده است. بنابراین کنترل دما و تمیزی روغن نقش مهمی در افزایش عمر اوربیتال دارد. (PowerSource)
علائم خرابی اوربیتال معمولا شامل سفت شدن فرمان، افزایش لقی فرمان، چرخش نامنظم، کاهش سرعت فرمان و نشت روغن است. اگر فرمان در یک جهت بهتر از جهت دیگر عمل کند، احتمال وجود مشکل در مسیرهای داخلی یا مدار سیلندرها وجود دارد. افزایش بیش از حد فشار نیز می تواند به آب بندها، اسپول و مجموعه اندازه گیری آسیب وارد کند. وجود هوای زیاد در مدار باعث ایجاد حرکت ناپایدار و اصطلاحا اسفنجی شدن فرمان می شود. خرابی پمپ فرمان نیز می تواند علائمی مشابه خرابی اوربیتال ایجاد کند. بنابراین قبل از تعویض شیر اوربیتال، فشار پمپ، دبی، فیلتر، شیر Relief، سیلندرها و نشتی داخلی مدار باید تست شوند.
