، (اخبار رسمی): برج‌های خنک‌کننده به‌عنوان یکی از مهمترین اجزای سیستم‌های تهویه مطبوع و صنعتی نقش کلیدی در مدیریت گرما و کاهش دما دارند. در این میان، قطره‌گیرها به‌عنوان اجزای حیاتی، وظیفه حذف قطرات آب از جریان هوا و افزایش راندمان این برج‌ها را بر عهده دارند.
با انتخاب درست قطره‌گیر و شناخت انواع آن، می‌توان به کاهش مصرف انرژی، بهینه‌سازی عملکرد و کاهش هزینه‌های تعمیر و نگهداری دست یافت. در این مقاله به معرفی انواع قطره‌گیر برج خنک‌کننده، ویژگی‌ها، مزایا و نکات مهم خرید آنها خواهیم پرداخت تا انتخابی بهینه و اقتصادی داشته باشید.
انواع قطره گیر برج خنک کننده
قطره گیر برج خنک کننده
قطره گیر برج خنک کننده (Cooling Tower Drift Eliminators)یکی از مهم ترین اجزای کولینگ تاور است که وظیفه ی آن جلوگیری از خروج قطرات آب از دهانه فن برج خنک کننده می باشد. عملکرد قطره گیر یا الیمیناتور به این شکل است که با ایجاد مانعی در مسیر هوای خروجی، قطرات آب را از جریان هوا جدا می کند. پس از آن این قطرات به دستگاه از طریق آب چکان قطره گیر بازگردانده می شوند و درنهایت هوای بدون قطرات آب از خروجی فن خارج می گردد.
قطره گیرها در دو نوع تیغه ای و لانه زنبوری تولید می شوند و جنس آن ها می تواند از پلی پروپیلن (PP) یا پی وی سی (PVC) باشد. قطره گیر تیغه ای از کنار هم قرار گرفتن چندین پروفیل پلاستیکی ساخته می شود و در دو نوع تک کوهان و دو کوهان موجود است. قطره گیر لانه زنبوری از اتصال ورق های وکیوم شده به یکدیگر که شکل لانه زنبوری ایجاد می کنند، تولید می شود. در ادامه به طور مفصل درباره آنها توضیح خواهیم داد.
قطره گیر هواساز
قطره گیر هواساز(Air Washer Mist Eliminators) یکی از تجهیزات موجود در دستگاه هواساز می باشد که برای حذف قطرات موجود در هوای عبوری از ایواشر در نظر گرفته می شوند. در دستگاه هواساز برای ایجاد رطوبت در هوای مطبوع تولید شده، مقداری آب به هوا تزریق می شود که وظیفه قطره گیر حذف این قطرات از جریان هوای مرطوب است. در گذشته از پروفیل های آلومینیومی در قطره گیر های هواساز استفاده می شد که به دلیل هزینه بالای پروفیل، این روش تقریبا منسوخ شده است و نوع پلاستیکی جایگزین آن شده است.
امروزه از قطره گیرهای تیغه ای و لانه زنبوری از جنس PP به صورت گسترده در هواساز استفاده می شود.این قطره گیرها می توانند در کلاف های فلزی قرار گیرند و به صورت خشابی نصب شوند. راندمان بالای قطره گیر لانه زنبوری PP به طور چشمگیری ضریب عبور قطرات آب از هواساز را کاهش می دهد.

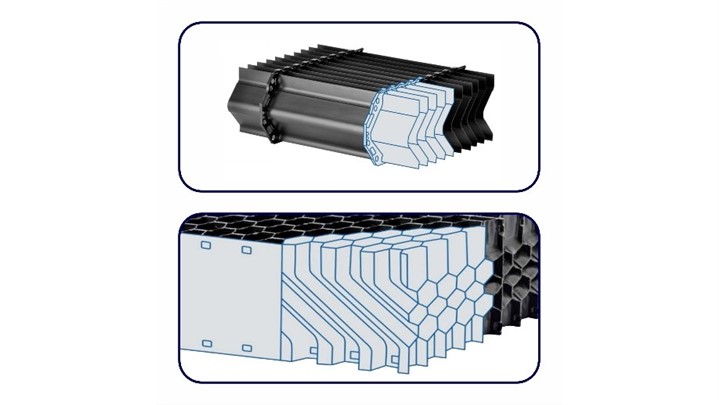

قطره گیر تیغه ای

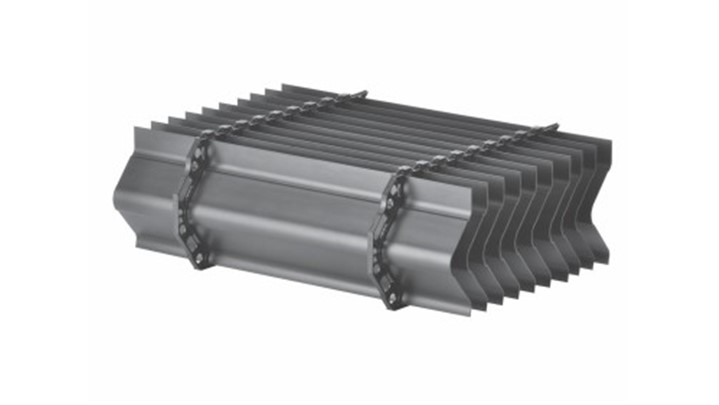

قطره گیر تیغه ای برج خنک کننده (Blade Type Eliminators) از کنار هم قرار گرفتن تعدادی پروفیل پلاستیکی با فاصله ی مشخص شده از طریق یک اسپیسر (Spacer) ساخته می گردد. این قطره گیر باعث ایجاد انحراف در مسیر جریان هوا و حذف قطرات خروجی از آن می شود. تیغه ها به روش اکستروژن تولید شده و در دو جنس PP و PVC در بازار عرضه می شوند و محدودیت طول هم ندارند. اگرچه راندمان قطره گیر تیغه ای نسبت به نوع لانه زنبوری کمتر است اما بلوک های آن از استحکام مکانیکی بیشتری برخوردار هستند.
به فاصله تیغه ها از یکدیگر جهت ورود هوا، گام گفته می شود. هر چه قدر گام تیغه ها کمتر و تعداد شکست در مسیر هوا بیشتر باشد، قطره گیر تیغه ای راندمان بالاتری دارد. برای قطره گیرهای تیغه ای عموما راندمان یا همان ضریب عبور قطرات آب در حدود 0.001 درصد دبی آب در گردش است.
قطره گیرهای تیغه ای در گام 33 و 30 تولید می شوند و آنها نیز دارای دو نوع تک کوهان و دو کوهان هستند. جنس PP نسبت به PVC طول عمر بالاتری دارد و دچار شکستگی نمی شود. از طرفی قابلیت تحمل تابش مستقیم افتاب را نیز دارد. این ویژگی در برج خنک کننده گالوانیزه که قطره گیر به عنوان سقف دستگاه عمل می کند، بسیار اهمیت دارد.
ارتفاع قطره گیرهای تیغه ای بسته به نوع آن ها متفاوت است. در صورت تک کوهانه بودن، ارتفاع آنها بین 13 تا 16 سانتیمتر است و مدل های دو کوهانه ارتفاع آنها به 30 سانتیمتر می رسد. بدیهی است که قطره گیر دو کوهانه به دلیل ایجاد دو مرتبه شکست در مسیر هوای خروجی، راندمان بالاتری نسبت به قطره گیر تک کوهانه دارد.
قطره گیر لانه زنبوری

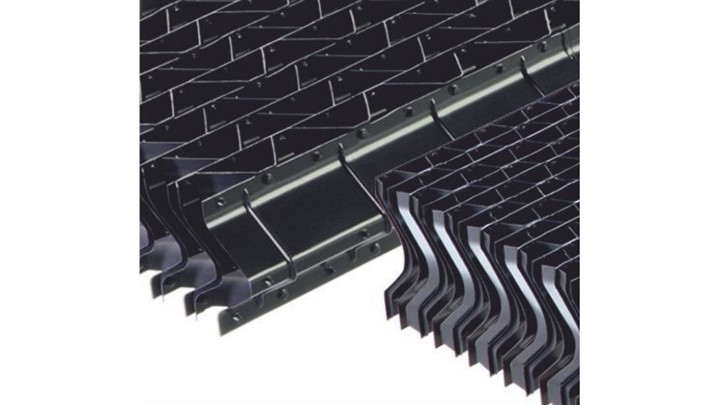

قطره گیر لانه زنبوری (Honeycomb Eliminators) پرکاربردترین نوع قطره گیر در برج های خنک کننده سایز کوچک و فایبرگلاس است. دلیل نام گذاری این نوع قطره گیر، ساختار شکل شش ضلعی ورودی های هوای آن است. این مدل قطره گیر از کنار هم گرفتن تعدادی ورق فرم دهی شده تولید می شود که بسته به جنس ورق ( PP یا PVC)، به یکدیگر چسبانده یا جوش داده می شوند.
به دلیل محدودیت در تولید بلوک با طول زیاد، کاربری قطره گیر لانه زنبوری به برج خنک کننده با سایز کوچک و متوسط محدود می گردد. از سوی دیگر راندمان قطره گیر لانه زنبوری در حذف قطرات نسبت به نوع تیغه ای بالاتر است.
قطره گیر لانه زنبوری دارای گام های مختلفی است. معمولا در بازار به صورت گام 16 و 19 موجود است. هر چه اندازه گام قطره گیر کمتر باشد، تعداد شکست در مسیر هوا بیشتر شده و در نتیجه ضریب عبور قطرات آب کاهش می یابد. برای قطره گیرهای لانه رنبوری عموما راندمان یا همان ضریب عبور قطرات آب در حدود 0.0005 درصد دبی آب در گردش است.
قطره گیر لانه زنبوری PP یا PVC
قطره گیر لانه زنبوری برج خنک کننده در دو جنس پلی پروپیلن PP یا پلی وینیل کلراید PVC تولید می شود. هر کدام از این دو جنس دارای ویژگی ها، مزایا و معایب خاص خود هستند. ورق های PVC از طریق روش وکیوم فرمینگ، شکل داده شده و سپس به وسیله چسب به یکدیگر متصل می شوند. یکی از نقاط ضعف اتصال چسبی، حساسیت آن به حلال های موجود در آب است. این مسئله می تواند پس از مدتی منجر به کاهش استحکام و جدا شدن اتصالات شود.
هم چنین قطره گیر لانه زنبوری با جنس PVC در اثر گذر زمان، به دلیل خشک شدن روغن DOP موجود در آن، ترد و شکننده شده و در نهایت منجر به خرد شدن آن ها می شود. تکه های خرد شده وارد سیستم آب در گردش شده و می توانند باعث ایجاد گرفتگی و رسوب در بخش های دیگر برج شوند. این مشکل در ورق هایی که از مواد بازیافتی تولید شده اند، به مراتب سریع تر رخ می دهد.
در مقایسه، ورق های PP از این مشکلات مستثنی هستند. اتصال ورق های PP به هم، با جوش پلاستیک است که از استحکام و دوام بالایی برخوردار است. این ورق ها به روش ترموفرمینگ یا تزریق پلاستیک تولید می شوند و در ناحیه جوش دارای ضخامت کافی هستند. به طوری که اتصال آن ها در طول زمان پایدار باقی می ماند و از هم جدا نمی شوند. همچنین جنس پلی پروپیلن به دلیل مقاومت بالا در مقابل اشعه آفتاب و عدم خشکی در طول زمان، خرد نمی شود و طول عمر بیشتری دارد.
استحکام مکانیکی
استحکام مکانیکی قطره گیر برج خنک کننده در کولینگ تاور های سایز بزرگ مانند برج خنک کننده بتنی اهمیت زیادی دارد. زیرا با توجه به فاصله زیاد دهانه ساپورت های بتنی از همدیگر بلوک قطره گیر باید آنقدر مستحکم باشد تا دچار خمیدگی و شکم دادن نشده و فرم ظاهری خود را حفظ کند.
نکته بعدی به دلیل ارتفاع بالای برج خنک کننده بتنی در هنگام تعمیرات ممکن است کارگر پای خود را به اشتباه بر روی قطره گیر گذاشته و مستحکم بودن بلوک مانع از سقوط وی از بلندی خواهد شد. هم چنین به هنگام تعمیرات حمل و نقل و جابجایی بلوک ها به آنها اسیب نمی رساند.
قطره گیر کندانسور
قطره گیر کندانسور مانند قطره گیر برج خنک کننده در بالای کندانسور و به صورت افقی نصب میگردد. فرق آن با قطره گیر کولینگ تاور این است که به صورت مستقیم در معرض تابش نور آفتاب است.
در کندانسور های قدیمی بلوک قطره گیر از کنار هم قرار دادن تیغه های خم خورده گالوانیزه تولید می شد. به علت پوسیدگی بالای آنها امروزه تیغه های پلاستیکی از جنس پلی پروپیلن (PP) جایگزین آنها میگردد.
قطره گیر اسکرابر
اسکرابر گاز دستگاهی است که باعث حذف ذرات آلاینده از جریان هوای خروجی کارخانه ها و صنایع بوده و برای حذف یک یا چند گاز مشخص طراحی می شوند. این حذف کردن با ترکیب آب و گاز آلاینده مانند آمونیاک یا بخار سولفور در تله انداختن آنها در یک مدیا صورت میگیرد. قطره گیر اسکرابر در انتهای ستون مدیا قرار داشته و مانع از خروج قطرات آب از آن می شود.
شرکت آبان پارت علاوه بر تولید قطره گیر اسکرابر پکینگ رندوم اسپلش را نیز که به صورت مشترک در برج های خنک کننده نیز کاربرد دارد را در دستور کار خود دارد. پکینگ پال رینگ استوانه ای شکل مهمترین نوع پکینگ رندوم مدیا مصرفی در اسکرابر می باشد. علاوه بر آن نازل برج خنک کننده نیز قابلیت کاربری در ستون اسکرابر را داشته که بسته به میزان جریان آب عبوری سایز آن مشخص می شود.
المنتور برج خنک کننده گرد
المنتور برج خنک کننده گرد از نظر شکلی با بقیه انواع قطره گیرها متفاوت است. المنتور کولینگ تاور گرد بر روی لوله های آرم آب پخش کن نصب شده و شکل آن به صورت یک پروفیل فایبرگلاس است.
المنتور کولینگ تاور معولا برای دو سایز لوله ۹۰ و ۱۱۰ تولید شده و حالت V شکل آن اجازه خروج قطرات از کولینگ تاور را نمی دهد. این مدل نسبت به قطره گیر های نرمال راندمان کمتری داشته ولی برای برج خنک کننده گرد بهترین راه حل ممکن است.
عوامل موثر بر قیمت قطره گیر برج خنک کننده
قیمت قطره گیر برج خنک کننده تابع عواملی مانند جنس مواد مصرفی، روش تولید و گام قطره گیر است. معمولا قیمت قطره گیر تولید شده از جنس پلی پروپیلن (PP) بالاتر از پی وی سی (PVC) است. هم چنین قطره گیر برج خنک کننده از نوع لانه زنبوری به دلیل زمانبر بودن روش تولید (نیاز به چسب کاری یا جوش پلاستیک) قیمت بالاتری دارد.
هر چقدر گام قطره گیر برج خنک کننده کمتر باشد، راندمان آن بالاتر ولی قیمت قطره گیر نیز به دلیل مواد مصرفی بیشتر و هزینه تولید بالاتر، بیشتر خواهد بود. از نظر اقتصادی قطره گیر تیغه ای گزینه به صرفه تری است، زیرا طول عمر بالاتری داشته و به تبع آن هزینه تعمیر و نگهداری آن پایین تر است. هم چنین قابلیت برش در طول دلخواه را داشته که در کولینگ تاور سایز بزرگ به عنوان مزیت محسوب می شود.
قطره گیر لانه زنبوری از جنس PP بهترین گزینه برای جایی است که قطره گیر برج خنک کننده باید هر دو ویژگی راندمان و طول عمر بالا مورد نظر کارفرما را دارا باشد. ولی متاسفانه از نظر طول بلوک محدودیت داشته و نمی توان آن را برای برج خنک کننده بتنی به کار برد.
نکات مهم در خرید قطره گیر برج خنک کننده
نکات مهم در خرید قطره گیر برج خنک کننده عبارتند از:
• انتخاب نوع دستگاه مصرف کننده قطره گیر (برج خنک کننده مکعبی، آبگردان یا کراس فلو)
• بررسی دمای آب در گردش (دمای قابل تحمل PP برابر ۹۰ درجه و PVC برابر ۶۰ درجه است)
• بررسی سایز برج خنک کننده (قطره گیر لانه زنبوری فقط برای کولینگ تاور سایز کوچک کاربرد دارد)
• قطره گیر PVC در برابر تابش مستقیم آفتاب دوام ندارد.
• بررسی راندمان مورد نیاز (راندمان قطره گیر برج خنک کننده از نوع لانه زنبوری بیشتر از تیغه ای است)
نتیجه گیری
قطره‌گیرهای برج خنک‌کننده نقش مهمی در افزایش راندمان و کاهش هدررفت آب در سیستم‌های سرمایشی و صنعتی ایفا می‌کنند. با انتخاب صحیح نوع قطره‌گیر، متناسب با نیازهای دستگاه، می‌توان از مزایای طول عمر بالا، راندمان بهتر و کاهش هزینه‌های عملیاتی بهره‌مند شد.
شرکت آبان پارت با تجربه‌ای گسترده در تولید انواع قطره‌گیرهای لانه زنبوری و تیغه‌ای برای مصارف برج‌های خنک‌کننده و هواساز، همراه شما در ارتقای عملکرد سیستم‌های خنک‌کننده است. برای اطلاع از قیمت، نحوه خرید و یا دریافت مشاوره فنی، با کارشناسان ما تماس بگیرید تا مناسب‌ترین گزینه را برای دستگاه خود انتخاب کنید و از کیفیت و عملکرد بهینه محصولات ما بهره‌مند شوید.
