، (اخبار رسمی): در سیستم پکیج، پرشر سوئیچ آب و پرشر سوئیچ هوا از جمله قطعات مهمی هستند که برای حفظ ایمنی و عملکرد صحیح دستگاه استفاده می‌شوند. این قطعات به حفظ امنیت پکیج مربوط می‌شوند و در سیستم گرمایشی ساختمان نقش بسیار مهمی دارند. خرابی یا عدم عملکرد صحیح این قطعات می‌تواند تبعات جدی برای پکیج ایجاد کند.
پرشر سوئیچ آب و پرشر سوئیچ هوا عملکرد مشابهی دارند. آنها به صورت خودکار فشار را در سیستم کاهش می‌دهند تا از خرابی و مشکلات بیشتر در سیستم جلوگیری کنند. در صورت افزایش فشار آب یا هوا در سیستم، این قطعات باز می‌شوند و فشار را تخلیه می‌کنند تا فشار سیستم به سطح ایمن برگردد.
برندهای مختلفی در زمینه پرشر سوئیچ وجود دارند که هر یک با ویژگی‌ها و کیفیت‌های متفاوتی عرضه می‌شوند. برخی از برندهای مشهور و معروف در زمینه ابزار دقیق عبارتند از Omron ، ABB، Schneider Electric، Siemens، Honeywell، Parker، Emerson و Danfoss این برندها همگی در زمینه تولید و عرضه پرشر سوئیچ‌های با کیفیت و قابل اعتماد با قیمتهای متفاوتی فعالیت می‌کنند و بسته به نیاز ، می‌توانید از یکی از آنها برای خرید و استفاده انتخاب کنید.
به عنوان نمونه دانفوس (Danfoss) یک شرکت بین‌المللی معتبر در زمینه فناوری های حرارتی، تهویه مطبوع، و اتوماسیون صنعتی است. این برند انواع محصولات از جمله پمپ‌های گرمایشی، ترمواستات‌ها، و سیستم‌های کنترل حرارتی را تولید و عرضه می‌کند. پرشر سوئیچ‌های دانفوس نیز برای کنترل و مدیریت فشار در سیستم‌های حرارتی و گرمایشی استفاده می‌شوند. این برند برای کیفیت و عملکرد بالا و همچنین قدرت اطمینان بالا شناخته می‌شود.
در ادامه با نحوه عملکرد، نحوه ی تست و نحوه تشخیص سالم بودن یا خراب بودن این قطعه توضیح خواهیم داد.
عمکلرد پرشر سوئیچ آب پکیج:

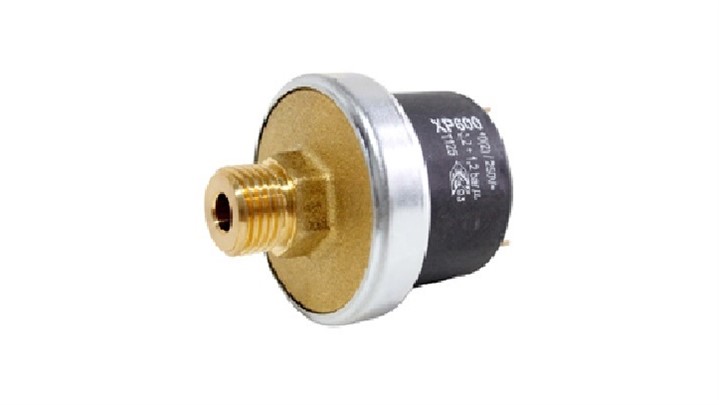

پرشر سوئیچ آب پکیج در واقع یک سنسور فشار آب است که در تمام مراحل کاری پکیج مدار آن کنترل می‌شود. هدف از استفاده از این سوئیچ، حفظ فشار آب در مدار گرمایش است.
در صورت کاهش فشار آب در مدار گرمایش، پرشر سوئیچ آب باز می‌شود و اجازه می‌دهد که آب به مراحل بعدی پکیج برود و کار ادامه یابد. این امر به منظور حفظ عملکرد صحیح و بهینه پکیج است.
از سوی دیگر، در صورت افزایش فشار آب در مدار گرمایش به بالای 0.6 بار، پرشر سوئیچ آب بسته می‌شود و این به معنای قطع آب و جلوگیری از ورود آب بیشتر به پکیج است. این اقدام به منظور جلوگیری از خطر بروز مشکلات و خرابی در پکیج است.
به این ترتیب، پرشر سوئیچ آب در مدار گرمایش پکیج مسئول کنترل فشار آب است و با باز و بسته شدن آن، عملکرد پکیج و جریان آب در مدار تنظیم می‌شود.
عملکرد پرشر سوئیچ هوا پکیج:
پرشر سوئیچ هوا پکیج یک قطعه مهم در پکیج های فن دار است که وظیفه کنترل و نظارت بر فن و جریان هوا را دارد. این پرشر به صورت الکترومکانیکی عمل می‌کند و با استفاده از برق DC به برد پکیج متصل می‌شود.
مکان قرارگیری پرشر هوا در کنار فن است و به همین دلیل به آن پرشر فن نیز گفته می‌شود. عملکرد اصلی این قطعه، بررسی جریان هوایی که توسط فن در دستگاه ایجاد می‌شود است. در صورتی که دود به خوبی از دستگاه خارج نشده باشد یا فن به درستی عمل نکند، پرشر هوا پیغام خاموش شدن شعله پکیج را به برد ارسال می‌کند.
در داخل پرشر هوا، یک دیافراگم، میکروسوئیچ و دو سوراخ ورودی و خروجی وجود دارد. این سوراخ‌ها با استفاده از شلنگ سیلیکونی به ونتوری یا شیپوری فن پکیج متصل می‌شوند.
روش کار پرشر هوا به این صورت است که هنگامی که فن شروع به کار می‌کند، هوایی که از طریق ونتوری خارج می‌شود، پرشر هوا را تحریک می‌کند. در این مرحله، دیافراگم پرشر هوا عمل می‌کند و اطلاعات باز بودن مسیر خروجی دود را به برد پکیج ارسال می‌کند. این باز بودن مسیر خروجی دود به منزله روشن شدن پکیج و آغاز فرآیند احتراق است.
با توجه به توضیحات بالا، مشخص است که وجود پرشر هوا به عنوان یک وسیله هشداردهنده و حفظ ایمنی در پکیج های فن دار بسیار مهم است. در صورتی که دود به خوبی از محفظه احتراق خارج نشود و هوای تمیز جایگزین آن نشود، پرشر هوا این مشکل را تشخیص داده و پیغام بسته بودن مسیر را به برد پکیج ارسال می‌کند. در نهایت، برد دستگاه برای حفظ امنیت، فرمان خاموش شدن شعله را صادر می‌کند.
تست پرشر سوئیچ آب پکیج :
تست پرشر سوئیچ آب پکیج به صورت زیر انجام می‌شود:
1- ابتدا مطمئن شوید که فشار آب در مدار گرمایش نرمال است و بیشتر از 0.6 بار است.
2- از یک اهم‌متر (multimeter) استفاده کنید و آن را در حالت اهمتر قرار دهید.
3- سرهای اهم‌متر را به دو سر پرشر سوئیچ آب پکیج وصل کنید.
4- اگر پرشر سوئیچ بسته باشد و مقدار اهمتر صفر را نشان دهد، به این معنی است که قطعه سالم است.
5- اگر پرشر سوئیچ باز بوده و مقدار اهمتر نشان دهد، به این معنی است که قطعه خراب است. در این صورت باید پرشر سوئیچ را تعویض کنید.
علایم خرابی قطعه پرشر سوئیچ آب پکیج در کارکرد دستگاه ممکن است عبارت باشد از:
1- عدم عکس‌العمل دستگاه به تغییرات فشار آب.
2- عدم تغییر در کارکرد پکیج و باقی ماندن در مرحله اول.
3- عدم صدور صدا یا عکس‌العملی از سوی بیزر یا بوق هنگام تست.
تست پرشر سوئیچ هوای پکیج:
تست و بررسی پرشر هوای پکیج می‌تواند به چندین روش انجام شود:
1- جدا کردن لوله آنتی کنداکس از فن پکیج:
- در حالت خاموش بودن فن پکیج، لوله آنتی کنداکس را از فن جدا کنید.
- اگر فن عکس العملی نشان ندهد اما با جدا کردن یکی از سیم های پرشر هوا در پکیج، فن روشن شود، به معنی خراب بودن پرشر هوا است.
2- تست جرقه زن پکیج:
- در حالت روشن بودن فن پکیج، لوله آنتی کنداکس را از قسمت فن جدا کنید.
- در این هنگام، عملکرد جرقه زن پکیج باید مختل شود. اگر این اتفاق نیفتد، به نشانه خراب بودن پرشر هوا است.
3- استفاده از اهم‌متر:
- اهم‌متر را در حالت بیزر قرار دهید.
- دو سر اهم‌متر را به دو پایه پرشر سوئیچ هوا وصل کنید.
- در داخل سوراخ دهش پرشر فوت کنید.
- اگر اهم‌متر بوق ممتد داد، یعنی پرشر هوا سالم است. در غیر این صورت، پرشر هوا خراب است.
4- جدا کردن لوله آنتی کنداکس و سوکت‌های پرشر هوا:
- لوله آنتی کنداکس را از قسمت متصل به فن جدا کنید.
- سوکت‌های وصل شده به پرشر هوا را نیز جدا کنید.
- با استفاده از اهم‌متر، مدار پرشر هوا را بررسی کنید. در این حالت باید با قطع کردن مدار، پرشر هوا نیز قطع شود. در غیر این صورت، پرشر هوا خراب است.
5- تست ساده ترین روش:
- در زمان روشن بودن فن و پکیج، یکی از فیش‌های پرشر هوا را از دستگاه جدا کنید.
- اگر شعله خاموش شده و فن نیز بعد از مدت کوتاهی خاموش شد، به این معنی است که پرشر سالم و در غیر این صورت، خراب است.
نحوه تشخیص سالم بودن یا خراب بودن پرشرسوئیچ آب :
برای تشخیص سالم بودن یا خرابی پرشر سوئیچ آب، می‌توانید از روش زیر استفاده کنید:
1- در حالتی که پکیج روشن است، سیم مربوط به پرشر سوئیچ را از پکیج جدا کنید. در این صورت، سیستم باید خاموش شود. اگر پکیج به علت خرابی پرشر سوئیچ روشن نمی‌شود، به معنی خراب بودن پرشر سوئیچ است.
2- در حالتی که پکیج خاموش است، یکی از شیرهای آب گرم بهداشتی را باز کنید. سپس سیم‌های پرشر سوئیچ را از آن خارج کنید و اتصال کوتاه ایجاد کنید. اگر مشعل روشن شد، به معنی خراب بودن پرشر سوئیچ است و باید آن را تعویض کنید.
توجه داشته باشید که برای اطمینان کامل و برای انجام تعمیرات و تعویض قطعه، بهتر است به یک تکنسین متخصص مراجعه کنید.
نحوه تشخیص سالم بودن یا خراب بودن پرشر سوئیچ هوا پکیج:
علائم خرابی یا سالم بودن پرشر سوئیچ هوا پکیج عبارتند از:
1- فن کار می‌کند، اما پکیج ارور عدم کار کردن فن می‌دهد.
2- قبل از کار کردن فن، پرشر سوئیچ هوا در وضعیت وصل قرار می‌گیرد که در این حالت پکیج کد خطای خرابی پرشر را نمایش می‌دهد.
3- فن پکیج کار می‌کند، اما فرآیند احتراق در دستگاه صورت نگرفته و پکیج روشن نمی‌شود.
4- با وجود باز بودن مدار گرمایش یا آب مصرفی، فن پکیج به صورت یکسره خاموش است.
5- در مدت زمان بسیار کوتاه، فن پکیج دائماً قطع و وصل می‌شود.
همچنین، در بعضی موارد ممکن است با وجود سالم بودن پرشر هوا، پکیج روشن نشود و عملکرد طبیعی خود را نداشته باشد. در این موارد، احتمالات زیر وجود دارد:
1- برد کنترل پکیج خراب است، در این حالت رله فن به درستی عمل نمی‌کند و پرشر هوا قطع و وصل نمی‌شود.
2- شلنگ‌های سیلیکونی و ونتوری سوراخ هستند.
3- ونتوری یا شیپوری توسط جرم و آلودگی‌ها مسدود و کثیف شده‌اند. در نتیجه، ونتوری توان کافی برای تحریک پرشر هوا ندارد.
4- سیم خروجی برق پرشر سوئیچ هوا از برد قطع شده است.
برای اطمینان کامل از خرابی پرشر، بهتر است تستی بر روی آن انجام دهید.
یک جمع بندی درمورد پرشرسوئیچ آب و پرشر سوئیچ هوا :
پرشر سوئیچ آب (Water Pressure Switch):
- پرشر سوئیچ آب برای کنترل فشار آب در سیستم‌های تامین آب و استفاده در ابزارها و دستگاه‌هایی مانند پمپ‌ها و کمپرسورها استفاده می‌شود.
- عملکرد پرشر سوئیچ آب بر اساس تغییر فشار آب است و هنگامی که فشار آب به حد مورد نظر می‌رسد، سوئیچ را قطع یا وصل می‌کند.
- این نوع پرشر سوئیچ معمولاً در سیستم‌های تامین آب خانگی، صنعتی و کشاورزی استفاده می‌شود.
پرشر سوئیچ هوا (Air Pressure Switch):
- پرشر سوئیچ هوا برای کنترل فشار هوا در سیستم‌های هوازی و استفاده در دستگاه‌ها و سیستم‌هایی مانند کمپرسورها و تجهیزات هوازی استفاده می‌شود.
- عملکرد پرشر سوئیچ هوا بر اساس تغییر فشار هوا است و هنگامی که فشار هوا به حد مورد نظر می‌رسد، سوئیچ را قطع یا وصل می‌کند.
- این نوع پرشر سوئیچ معمولاً در سیستم‌های تهویه مطبوع، صنعتی و خودرو استفاده می‌شود.
هر دو نوع پرشر سوئیچ آب و هوا برای کنترل و مدیریت فشار در سیستم‌های مختلف از جمله تهویه مطبوع، گرمایش، آب و فاضلاب، صنعتی و خودرو استفاده می‌شوند.
