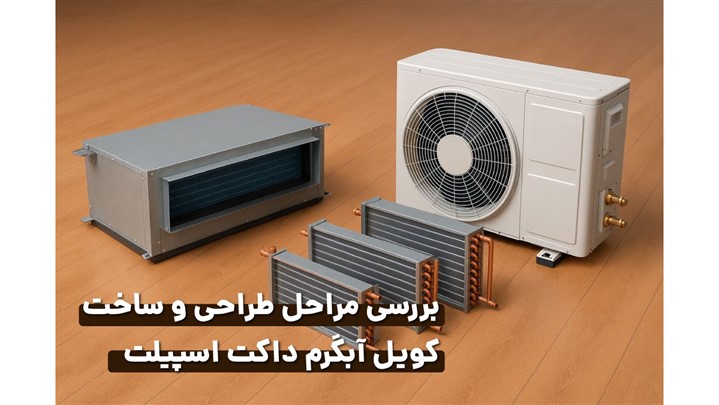

، تهران , (اخبار رسمی): کویل آبگرم یکی از اجزای مهم در سیستم های تهویه مطبوع و گرمایش بوده که وظیفه انتقال حرارت از آب گرم به هوای عبوری را برعهده دارد.
کویل آبگرم یکی از اجزای مهم در سیستم های تهویه مطبوع و گرمایش بوده که وظیفه انتقال حرارت از آب گرم به هوای عبوری را برعهده دارد. باتوجه به عملکرد و میزان تاثیرگذاری کویل در افزایش بازدهی تجهیزات، کاهش مصرف انرژی و تأمین گرمایش یکنواخت، طراحی و ساخت کویل آبگرم مناسب برای داکت اسپلیت ها باید با محاسبات مهندسی دقیق و انتخاب درست مواد اولیه انجام شود.
فروشگاه پایا تهویه به عنوان یکی از تولیدکنندگان معتبر این حوزه، انواع کویل آبگرم داکت اسپلیت را به صورت کامل در کارگاه تخصصی خود طراحی و تولید میکند. این مجموعه علاوه بر بهره گیری از مواد اولیه استاندارد و تیم فنی متخصص، قابلیت سفارشی سازی کویل های آبگرم بر اساس نیاز مشتری را نیز فراهم کرده است. مشتریان میتوانند هر نوع ابعاد، تعداد ردیف، نوع فین، نوع لوله، ظرفیت حرارتی و سایر ویژگیهای مورد نیاز را اعلام کنند تا کویل دقیقاً مطابق با شرایط پروژه طراحی و ساخته شود.
در ادامه بررسی مراحل طراحی و ساخت کویل های آبگرم مناسب برای انواع برندهای داکت اسپلیت توسط فروشگاه پایاتهویه به صورت جامع تشریح شده است.
مراحل طراحی و ساخت کویل آبگرم + بررسی روش صنعتی
1. محاسبات ظرفیت حرارتی موردنیاز
نخستین مرحله در طراحی و ساخت کویل آبگرم، محاسبه ظرفیت حرارتی است. این محاسبات شامل تعیین میزان حرارت مورد نیاز، دمای ورودی و خروجی آب و هوا، دبی جریان هوا و میزان افت دمای آب گرم میشود. بر اساس نتایج این محاسبات، مشخصات کویل تعیین میگردد، از جمله:
- تعداد ردیف های کویل
- طول و عرض کویل
- قطر لوله ها و سطح فین ها
توجه به دمای محیط، شرایط اقلیمی و نوع کاربری پروژه برای دستیابی به طراحی صحیح ضروری است. انجام محاسبات دقیق ظرفیت، از بروز مشکلاتی مانند کمبود گرمایش، کاهش راندمان و افزایش مصرف انرژی جلوگیری میکند
2. انتخاب جنس لوله و فین
لوله ها معمولاً از جنس مس انتخاب میشوند زیرا رسانایی حرارتی بالا، مقاومت مناسب در برابر خوردگی و قابلیت انعطاف مطلوبی دارند. فین ها نیز غالباً از آلومینیوم تولید میشوند تا تبادل حرارتی با هوا به بهترین شکل انجام گیرد. در محیط هایی با رطوبت بالا یا شرایط خورنده، استفاده از فین های آبکاری شده یا پوشش دار الزامی است. انتخاب ضخامت مناسب لوله و فین، تأثیر مهمی بر طول عمر کویل و عملکرد آن دارد. لوله های ضخیم تر مقاومت بیشتری در برابر فشار و رسوب دارند، در حالی که فین های ضخیم تر به استحکام بیشتر و نگهداری آسان تر کمک میکنند.
3. تعیین نوع و اندازه لوله ها
از دیگر مراحل در طراحی و ساخت کویل آبگرم تعیین نوع و اندازه لوله ها است، انتخاب قطر و ضخامت لوله ها به ظرفیت حرارتی موردنیاز و دبی آب گرم بستگی دارد. جدول زیر امکان تحلیل کاربرد هر سایز و آرایش لوله در شرایط مختلف سیستم را فراهم میکند.
| سایز لوله | کاربرد / مزایا | محدودیتها | آرایش مناسب |
| 3/8 اینچ | انتقال حرارت بالا | افت فشار بیشتر | U-Bend برای کویلهای کوچک |
| 1/2 اینچ | مناسب برای دبی متوسط | کمی افت فشار نسبت به 3/8 | مستقیم یا U-Bend |
| بزرتر از 1/2 اینچ | مناسب برای دبی بالاتر | انتقال حرارت کمتر | مستقیم (نیاز به کلکتور) |
4. طراحی گام فین و نوع فینینگ
فین یک عضو انتقال حرارت است که به سطح لوله یا صفحه حرارتی اضافه میشود تا سطح انتقال حرارت افزایش پیدا کند و تبادل گرما بین سیال داخل لوله و محیط بیرون بهتر شود. گام فین (Fin Pitch) تعیین کننده فاصله بین فین هاست و باید براساس شرایط کاری انتخاب شود:
- در محیط های آلوده یا پرگرد و غبار، فاصله بیشتر بین فین ها توصیه میشود تا افت فشار هوا کاهش یابد.
- فین های موج دار (Wavy Fins) جریان هوای آشفته تری ایجاد میکنند و در نتیجه راندمان حرارتی بیشتری دارند، اما نیازمند نظافت و نگهداری منظم هستند.
نوع فین، ضخامت و تراکم آنها بهطور مستقیم بر راندمان کویل تأثیر میگذارند و باید با توجه به شرایط محیطی و عملکرد مورد انتظار بهینه شوند.
5. محاسبه فشار و افت فشار
در طراحی و ساخت کویل آبگرم باید افت فشار آب و هوا به دقت محاسبه شود. اگر افت فشار آب بیش از حد باشد، بویلر و پمپ با بار اضافی مواجه شده و توان تأمین دبی لازم را نخواهند داشت. در بخش هوا نیز افت فشار زیاد باعث کاهش کارایی هواساز یا فن کویل میشود. به همین دلیل طراحی استاندارد شامل بالانس میان ظرفیت حرارتی و افت فشار مجاز است.
6. طراحی کلکتورها از دیگر مراحل در طراحی و ساخت کویل آبگرم طراحی کلکتورها است، کلکتورها یا هدرها نقش مهمی در سیستم دارند و وظیفه تقسیم و جمع آوری آب را برعهده دارند. طراحی صحیح این بخش باعث توزیع یکنواخت جریان آب در تمامی لوله ها میشود و از ایجاد نقاط فشار زیاد یا افت جریان جلوگیری میکند. انتخاب قطر مناسب کلکتور، متناسب با دبی مورد نیاز و همچنین نوع جوشکاری آن اهمیت زیادی دارد. در کویلهای صنعتی معمولاً از جوشکاری TIG یا برازش مسی (copper brazing) استفاده میشود تا اتصالی کاملاً آب بند، مقاوم و ایمن ایجاد شود.
7. مراحل ساخت کویل آبگرم

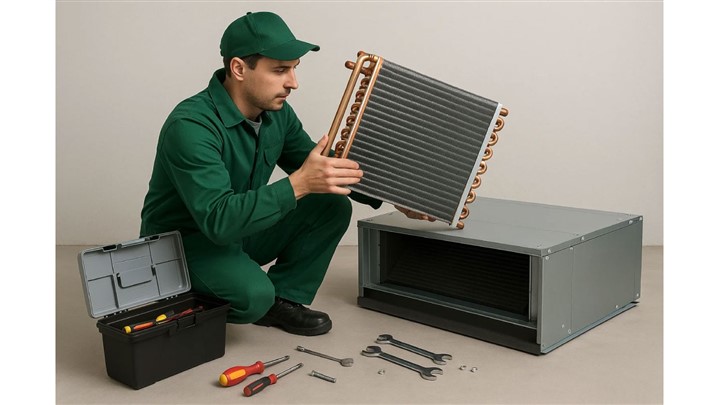

در این مرحله از فرآیند طراحی و ساخت کویل آبگرم، آماده سازی و مونتاژ لوله ها و کلکتورها انجام میشود. در این مرحله دقت و هماهنگی بین اجزای مختلف کویل اهمیت ویژهای دارد تا محصول نهایی از نظر کیفیت و عملکرد در بالاترین سطح باشد.
برخی از مراحل کلیدی این فرآیند عبارتند از:
- نصب دقیق فین ها روی لوله ها با استفاده از دستگاه های تمام اتوماتیک به منظور افزایش راندمان حرارتی
- فرم دهی و خم کاری لوله ها مطابق نیاز، از جمله خم کاری های U-Bend برای مسیردهی بهینه سیال
- آماده سازی و نصب کلکتورها جهت تضمین توزیع یکنواخت آب گرم در سراسر کویل
- مونتاژ نهایی کویل و قرار دادن آن در قاب مخصوص برای حفظ استحکام و پایداری ساختاری
پس از تکمیل این مراحل، کویل آماده انجام تست های کنترل کیفیت میشود. این تست ها شامل بررسی نشتی، ارزیابی عملکرد جریان سیال و اطمینان از یکپارچگی ساختاری کویل هستند تا محصول نهایی کاملاً با استانداردهای فنی و ایمنی مطابقت داشته باشد.
8. تست فشار و تست نشتی
پس از ساخت، کویل باید تحت تست هیدرواستاتیک و تست پنوماتیک قرار گیرد تا نشتی یا ضعف در اتصالات شناسایی شود. در این مرحله، کویل تحت فشار استاندارد قرار میگیرد و کلیه جوشها و اتصالات با دقت بررسی میشوند.
تست هیدرواستاتیک با استفاده از مایع تحت فشار انجام میشود و به شناسایی نقاط ضعف پنهان کمک میکند. تست پنوماتیک با گاز تحت فشار حساسیت بالاتری نسبت به نشتیهای کوچک دارد و ترکیب این دو روش تضمین میکند که کویل در شرایط عملیاتی ایمن و پایدار باشد.
قبولی در این تست ها نه تنها کیفیت و ایمنی کویل را تضمین میکند، بلکه باعث میشود که عملکرد دستگاه در مصرف کننده نهایی بدون مشکل باشد.
9. رنگ آمیزی و پوشش محافظ
در این مرحله از طراحی و ساخت کویل آبگرم برای افزایش طول عمر کویل و جلوگیری از خوردگی، سطح خارجی کویل با رنگ اپوکسی یا پوشش ضدخوردگی پوشانده میشود تا از زنگ زدگی و آسیب های محیطی جلوگیری شود.
انتخاب نوع پوشش به شرایط محیطی و کاربرد کویل بستگی دارد تا مقاومت آن در برابر رطوبت و مواد خورنده افزایش یابد. پس از رنگآمیزی، کویل در دمای مناسب خشک میشود تا پوشش کاملاً تثبیت شده و در برابر خراش و فشار مقاوم شود.
این پوشش علاوه بر محافظت، ظاهر کویل را بهبود میبخشد و نگهداری آن را آسانتر میکند و در نهایت باعث افزایش دوام و عملکرد پایدار کویل میشود.
جمع بندی
طراحی و ساخت کویل آبگرم توسط پایاتهویه برای اضافه کردن آن به داکت اسپلیت جهت تامین گرمایش محیط در فصول سرد سال؛ با انجام محاسبات حرارتی دقیق آغاز میشود تا عملکرد بهینه آن در شرایط مختلف تضمین گردد. انتخاب جنس و ابعاد مناسب لوله ها و فین ها و طراحی دقیق کلکتورها، بر راندمان حرارتی و طول عمر کویل تأثیر مستقیم دارد و کیفیت مواد اولیه نیز نقش تعیین کننده ای در هزینه نهایی ایفا میکند. مونتاژ دقیق اجزا و انجام آزمایش های فشار، از نشتی و خرابی های احتمالی جلوگیری کرده و عملکرد پایدار کویل را تضمین میکند.
علاوه بر این، به کارگیری سیستم های کنترل و سنسورهای حرارتی مناسب، امکان تنظیم دقیق دما و جریان آب را فراهم ساخته و بهره وری انرژی را افزایش میدهد.
