اتصالات قطعات فولادی وظایفی از قبیل تغییر جهت جریان، تغییر سایز خط لوله کشی، مسدود کردن جریان و انشعاب گرفتن از خط لوله کشی را بر عهده دارند. حال با توجه به آلیاژ تولیدی و فرآیند ساخت و تولید، این اتصالات فلزی به چند دسته تقسیم بندی می‌شوند .
اتصالات جوشی از حیث تنوع به انواع زیر دسته بندی می‌شوند:
- زانو جوشی ۹۰ درجه
- زانو جوشی ۴۵ درجه
- سه راه مساوی جوشی
- سه راه تبدیل جوشی
- تبدیل جوشی هم مرکز
- تبدیل جوشی غیر هم مرکز
- کپ جوشی
این نوع اتصالات جوشی در دو نوع اتصالات درزدار و اتصالات بدون درز یا مانیسمان ساخته می‌شوند که در فرایند ساخت استاندارد آنها لازم است استاندارد‌هایی رعایت شود.

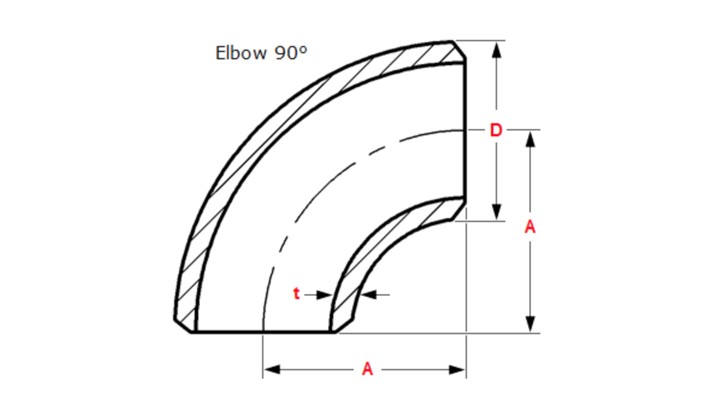

استاندارد ابعادی
اولین استاندارد مورد نیاز ، استاندارد ابعادی اتصالات مانیسمان بنکن هستند، این استاندارد به ابعاد، زاویه‌ها، طول‌ها، ضخامت و فواصل بین اجزا می‌پردازد .
مهمترین استاندارد ابعادی مورد استفاده جهت اتصالات جوشی مانیسمان استاندارد ASME B16.9 است. در این استاندارد تمام مشخصات ابعادی انواع اتصالات جوشی مانیسمان در تمامی سایزها به همراه تلرانس‌های مجاز آنها مشخص شده‌اند .
استاندارد لبه‌های انتهایی اتصالات جوشی مانیسمان

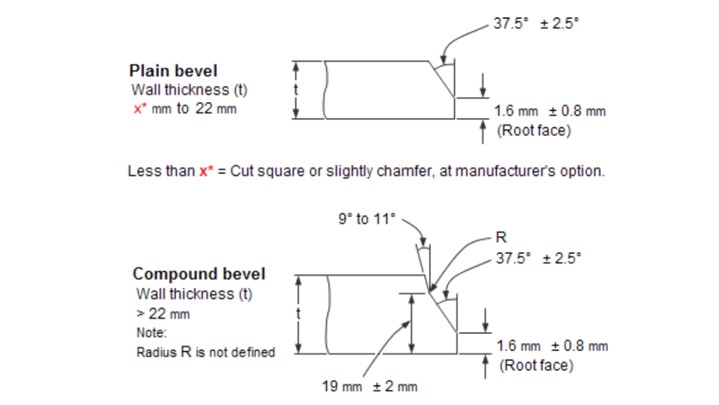

یکی دیگر از استانداردهای مورد استفاده در اتصالات جوشی، استانداردی است که شکل و ابعاد و اندازه زاویه‌ها را در قسمت انتهایی اتصالات که لازم است بطور مثال به لوله‌های جوشی جوش بخورند را نشان می‌دهد .
در اصطلاح عامه، به این قسمت پخ یا کونیک می‌گویند، استاندارد مورد نظر ASME B16.25 است.
در این استاندارد انواع مختلف پخ‌ها و ابعاد و اندازه‌های آن در سایز های مختلف برای انواع اتصالات جوشی مانیسمان ذکر شده است.
مورد مهم در خصوص کونیک انتهای اتصالات این است که کونیک استاندارد نقش بسیار زیادی در استحکام بین اتصالات جوشی دارد.
استاندارد علامت گذاری اتصالات مانیسمان
استاندارد علامت گذاری یا مارکینگ اتصالات جوشی مانیسمان نیز طبق استاندارد ASME B16.9 است و طبق این استاندارد، علامت گذاری اتصالات جوشی لازم است حداقل موارد زیر را شامل شود:
۱-نام تجاری کارخانه سازنده
۲-درج استاندارد متریال اتصالات
۳-گرید متریال که اصولا با WP شروع میشود
۴-رده ضخامتی اتصالات جوشی مثلا رده ۴۰
۵-سایز نامی اتصالات جوشی یا NPS
استاندارد متریال اتصالات جوشی
استاندارد متریال اتصالات جوشی مانیسمان کربن استیل طبق استاندارد ASTM A234 است که این استاندارد دارای ۳ گرید WPA,WPB,WPC است و بیشتر اتصالات جوشی موجود در ایران از گرید WPB است.
استاندارد ضخامت اتصالات جوشی
مورد دیگری که در بحث اتصالات جوشی بسیار مهم است، ضخامت مربوط به اتصالات است.
اتصالات جوشی با توجه به اینکه از لوله مانیسمان ساخته می‌شوند از نظر ضخامت نیز مطابق با استاندارد ضخامت لوله‌ها دسته بندی می‌شوند.
برای لوله‌های کربن استیل استانداردی که نمایانگر ضخامت لوله و اتصالات است، استاندارد ASME B36.10 است که در این استاندارد ضخامت لوله‌ها در رده‌های مختلفی مثل رده ۱۰ ، رده۲۰،ر ده ۳۰ ، رده ۴۰ و ... تقسیم بندی میشود و هرچه رده لوله بالاتر باشد نشاندهنده ضخامت بیشتر لوله است.
بطور مثال لوله ۱۴ اینچ کربن استیل در رده std دارای ضخامت ۹.۵۳ میلیمتر است و همین سایز لوله در رده ۴۰ دارای ۱۱.۱۳ میلیمتر ضخامت است.
حال اتصالات جوشی نیز طبق همین رده‌ها برای نمایش ضخامت دسته بندی می‌شوند و همانطور که در آیتم ۴ بحث استاندارد علامت گذاری اتصالات جوشی ذکر شد وقتی بطور مثال برای یک زانوی جوشی ۱ اینچ ، sch40 یعنی رده ۴۰ علامت گذاری میشود می‌توان با مراجعه به استاندارد ASME B36.10 ضخامت زانوی ۱ اینچ در رده ۴۰ را که برابر با ۳.۳۸ میلیمتر است را یافت.
