، تهران , (اخبار رسمی): برج خنک کننده Cross flow برای سرد کردن آب چیلر در مجتمع اداری، مسکونی و برخی پروژه های صنعتی بکار می رود. در کولینگ تاور جریان متقاطع، زاویه برخورد آب و هوا نزدیک 90 درجه است.
گر کولینگ تاور کراس فلو با کیفیت خوبی به تولید برسد و مشابه نمونه های اولیه شرکت ابارا باشد، قیمت آن در برخی موارد از سایر مدلها بیشتر می شود.

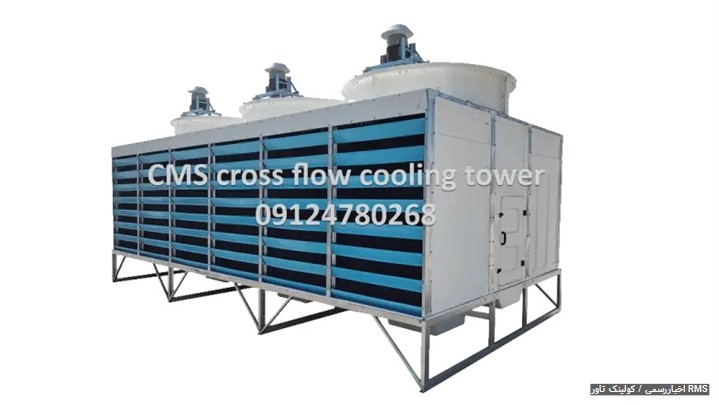

کولینگ تاور کراس فلو(جریان متقاطع)
برج خنک کننده Cross flow برای سرد کردن آب چیلر در مجتمع اداری، مسکونی و برخی پروژه های صنعتی بکار می رود. در کولینگ تاور جریان متقاطع، زاویه برخورد آب و هوا نزدیک 90 درجه است. درحالیکه برج خنک کن کانترفلو زاویه نزدیک 180 درجه بین آب و هوای درگردش ایجاد می کند. نامگذاری کولینگ تاور کراس و کانتر با توجه به این زاویه انجام شده.
جنس بدنه برج خنک کن کراس فلو
کولینگ تاور جریان متقاطع معمولا با بدنه فایبرگلاس یا فلزی(گالوانیزه) ساخته می شود. عمر مفید و قیمت مدل فایبرگلاس، در صورتیکه با کیفیت خوبی تولید گردد، بالاتر خواهد بود.
تفاوتهای کولینگ تاور کراس فلو با کانتر فلو
همانطور که در ابتدا گفتیم، مهمترین فرق بین برج کراس فلو و کانترفلو در زاویه برخورد آب است. علاوه بر این مساله این دو نوع برج خنک کننده، تفاوت های دیگری هم دارند که بصورت کلی به آن اشاره می کنیم.
- از نظر هندسی مقطع برج کراس فلو را به اشکال مستطیل و ذوزنقه می بینیم.
- فضای مورد نیاز کولینگ جریان متقاطع، معمولا بیشتر از مدلهای کانتر است.
- پکینگ های برج خنک کننده کراس که به پکینگ ابارایی معروفند، با مدلهای جریان مخالف تفاوت دارند.
- لوور های ورودی هوا عموما به صورت تیغه ای ساخته می شوند.
- دستگاه Cross flow، فضای خالی داخلی بیشتری دارد و در عین حال، بازدید و سرویس را راحت تر می کند.
- پاشش آب روی پکینگ های طرح ابارا، بصورت ثقلی و از طریق سینی است.
اختلاف قیمت برج خنک کن کراس-فلو و کانترفلو
اگر کولینگ تاور کراس فلو با کیفیت خوبی به تولید برسد و مشابه نمونه های اولیه شرکت ابارا باشد، قیمت آن در برخی موارد از سایر مدلها بیشتر می شود. داشتن استراکچر مناسب، پروانه و فن استک با کیفیت، پکینگ و قطره گیر مناسب، لوور ورودی هوا و البته بدنه مستحکم، از مهمترین عواملی هستند که روی قیمت cross flow cooling tower تاثیر خواهند داشت.
اصول کارکرد برج کراس، مانند سایر مدلهای برج خنک کن، بر اساس تبخیر سطحی بوده و هر دو نوع مدار باز و بسته را شامل می گردد.
قطعات کولینگ کراس فلو(ابارا)
قطعات اصلی برج ابارا(کراس فلو) مانند دستگاههای جریان مخالف است. البته در برخی موارد اختلافهایی وجود دارد. به عنوان مثال همانطور که گفتیم در برج متقاطع، سیستم توزیع آب ثقلی می باشد. اجزا یک برج خنک کننده متقاطع عبارتند از :
- بدنه(فایبرگلاس یا فلزی)
- فن
- الکتروموتور
- سیستم کاهش دور(گیربکس یا تسمه پولی)
- قطره گیر(شبنم گیر)
- سیستم توزیع آب(سینی)
- پکینگ(فیلینگ)
- ساپورت و استراکچر داخلی
- لوور ورودی هوا
- حوضچه(بسین)
- لوله و فلنج های ورودی و خروجی آب
