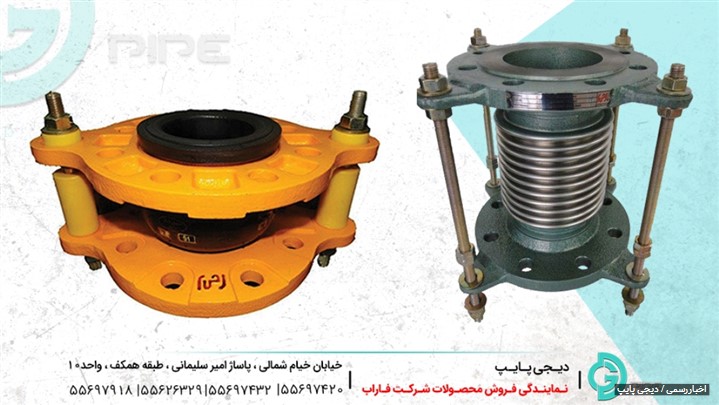

، تهران , (اخبار رسمی): دیجی پایپ در این مقاله به مقایسه بین لرزه گیرهای لاستیکی و اتصال آکاردئونی ارتعاشات صنعتی ایران می پردازد.
وظیفه لرزه گیر چیست؟
لرزه گیرها وظیفه کنترل ارتعاشات, لرزش و همچنین مهار تغییر طول لوله فلزی را دارند, اما انتخاب مناسب لرزه گیرها , امری بسیار مهم است ،استفاده نابجا از لرزه گیرها نه تنها باعث تخریب سیستم لوله کشی می شود بلکه از لحاظ قیمت نیز به صرفه نیست .
دسته بندی لرزه گیرها
به طول کلی انواع لرزه گیرها را می شود به دو دستۀ زیر تقسیم بندی کرد:
- لرزه گیر لاستیکی
- لرزه گیر آکاردئونی
لرزه گیر لاستیکی چیست ؟
لرزه گیر لاستیکی برای مهارارتعاش و لرزش لوله ها به کار می رود ، اقلامی مانند پمپ ، کمپرسور ، چیلر و ... همواره دارای حرکت دورانی می باشد که این حرکت دورانی باعث ایجاد ارتعاش در دستگاه میگردد و همواره می دانیم که هر کدام از این دستگاه های مذکور حداقل دارای یک لوله ورودی و یک لوله خروجی می باشند که به واسطه ارتعاش دستگاه ، این لوله ها نیز دچار لرزش می شوند و می توانند لرزش و ارتعاش را به سایر بخش های پایپینگ منتقل کند .
لرزه گیر لاستیکی توانایی مهارارتعاش در دو جهت افقی و عمودی را دارد و می تواند باعث جلوگیری از انتقال لرزش به سایر بخش ها شود .
لرزه گیرهای لاستیکی ارتعاشات صنعتی ایران طبق نوع سیال و دما – فشار آن دسته بندی می شوند :
لرزه گیر لاستیکی مارک زرد : سیستم های تهویه مطبوع | فشار ۱۰ بار (۱۰ bar) | دمای ۶۰ درجه سانتی گراد (۶۰℃)
لرزه گیر لاستیکی مارک قرمز : سیستم های دما بالا | فشار ۱۰ بار (۱۰ bar) | دمای ۹۰ درجه سانتی گراد ( ۹۰℃)
لرزه گیر لاستیکی مارک آبی : سیستم های فشار بالا | فشار ۱۶ بار (۱۶ bar) | دمای ۶۰ درجه سانتی گراد ( ۶۰℃)
لرزه گیر لاستیکی دو مارکه آبی – قرمز : سیستم های دما و فشار بالا | فشار ۱۶ بار (۱۶ bar) | دمای ۹۰ درجه سانتی گراد ( ۹۰℃)
هرکجا که اقلامی مانند پمپ و کمپرسور و ... داشتیم، بهتراست برای لوله های ورودی و خروجی آن از لرزه گیر لاستیکی استفاده کنیم .
اتصال آکاردئونی چیست ؟
فلزات همواره در مقابل تغییر دما واکنش نشان می دهند و دچار تغییر طول می شوند لذا، اصلی ترین وظیفه اتصالات آکاردئونی ارتعاشات صنعتی ایران مهار تغییر طول لوله ناشی از تغییرات دمایی است . سیال جاری درون لوله و اتصالات می تواند دمای خود را به لوله فلزی منتقل کند . در نتیجه این امر لوله فلزی دچار تغییر دما می شود که این تغییر دما باعث ایجاد انبساط و انقباض در لوله می شود .
انتقباض و انبساط در طول لوله هر چند کوچک و میلیمتری , باعث تنش فشاری و کششی در طول لوله و محل ساپورت لوله فلزی می شود . اتصال آکاردئونی توانایی تغییر طول مهار کننده انبساط و انقباض خط لوله فلزی را دارد .
از جمله مزیت های ضد ارتعاشات آکاردئونی مقاومت بالا در برابر دماها و فشارهای بالاست. در طراحی اتصالات آکاردئونی می توان از پره ها و طراحی های متفاوتی بهره برد. برای نصب این اتصالات نیز اغلب از فلنج و پیچ و مهره استفاده می شود.
دیجی پایپ عاملیت فروش لرزه گیرهای ارتعاشات صنعتی ایران را دارا میباشد.
