، تهران , (اخبار رسمی): فیبر مدار چاپی پایه هر سیستم الکترونیکی است. انتخاب درست این زیرلایه، طول عمر دستگاه را افزایش داده و بر کیفیت عملکرد قطعات و ایمنی مدار تاثیر مستقیم دارد. امروزه متریال FR-4 به دلیل تعادل بین قیمت و کیفیت، استاندارد اصلی تولید محسوب میشود.
بردهای مدار چاپی (PCB) بخش اصلی تمام دستگاههای الکترونیکی مدرن هستند؛ از گوشیهای هوشمند گرفته تا تجهیزات پزشکی و صنعتی. اما پایه و اساس این بردها از فیبر مدار چاپی یا زیرلایه ساخته شده است.

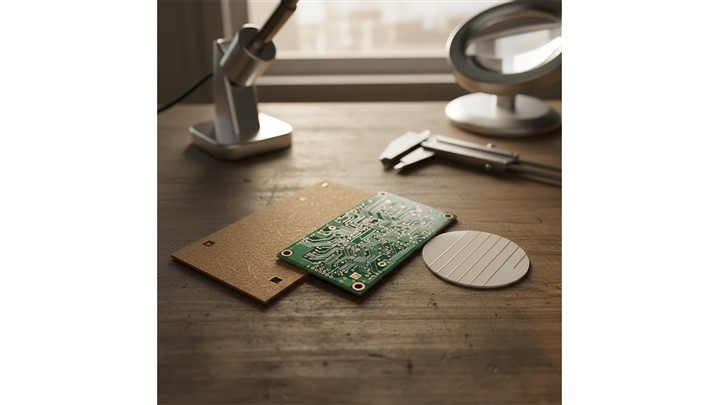

فیبر مدار چاپی چیست و چرا در ساخت PCB اهمیت دارد؟
بردهای مدار چاپی (PCB) بخش اصلی تمام دستگاههای الکترونیکی مدرن هستند؛ از گوشیهای هوشمند گرفته تا تجهیزات پزشکی و صنعتی. اما پایه و اساس این بردها از چه مادهای ساخته شده است؟ پاسخ، فیبر مدار چاپی یا زیرلایه (Substrate) است.
انتخاب نوع فیبر مناسب، یکی از مراحل مهم در طراحی و تولید PCB است. در این مقاله بررسی میکنیم که فیبر مدار چاپی چیست، چه انواعی دارد و چرا نقش آن در عملکرد بردهای الکترونیکی مهم است.
فیبر مدار چاپی (PCB Substrate) چیست؟
فیبر مدار چاپی، لایه پایه، نارسانا و عایقی است که ساختار فیزیکی برد الکترونیکی را تشکیل میدهد. این لایه، بستر مناسبی را برای قرارگیری لایههای مسی (مسیرهای رسانا) و لحیمکاری قطعات الکترونیکی فراهم میکند.
جنس این لایه معمولاً از مواد کامپوزیتی (ترکیبی از الیاف شیشه، رزین اپوکسی، کاغذ، سرامیک یا فلز) ساخته میشود تا بتواند در برابر حرارت، جریان الکتریکی و فشارهای مکانیکی مقاومت کند.
انواع فیبر مدار چاپی در صنعت الکترونیک
فیبرها بر اساس جنس و کاربرد به چند دسته اصلی تقسیم میشوند:
۱. فیبر فایبرگلاس (FR-4)؛ استاندارد جهانی
پرکاربردترین نوع فیبر در جهان، FR-4 است. عبارت FR مخفف Flame Retardant (مقاوم در برابر شعله) است. این فیبر از ترکیب الیاف شیشه بافته شده و رزین اپوکسی ساخته میشود. استحکام مکانیکی بالا، مقاومت حرارتی مناسب و عایق بودن در برابر رطوبت، FR-4 را به انتخاب اول برای تولید بردهای یکرو، دورو و چندلایه تبدیل کرده است.
۲. فیبر استخوانی (Phenolic / FR-1 و FR-2)
این فیبرها از کاغذ آغشته به رزین فنولیک ساخته میشوند. رنگ آنها معمولاً زرد یا قهوهای است و در تولید بردهای یکروی ارزانقیمت (مانند بردهای لوازم خانگی ساده) کاربرد دارند. این نوع فیبر شکننده است و تحمل حرارتی پایینتری نسبت به فایبرگلاس دارد.
۳. فیبر نیمه فایبر (CEM-1 و CEM-3)
این فیبرها ترکیبی از مواد کاغذی/نمدی و الیاف شیشه هستند. فیبرهای سری CEM از نظر کیفیت و قیمت، بین فیبرهای استخوانی و فایبرگلاس قرار میگیرند. مدل CEM-1 معمولاً برای بردهای یکرو و CEM-3 برای بردهای دورو استفاده میشود.
۴. فیبر آلومینیومی (Metal Core PCB)
در مدارهایی که گرمای زیادی تولید میکنند (مانند پروژکتورهای LED و منابع تغذیه)، از فیبر آلومینیومی استفاده میشود. در این نوع فیبر، یک لایه آلومینیوم به عنوان خنککننده عمل کرده و حرارت را از قطعات دفع میکند.
۵. فیبرهای فرکانس بالا (Rogers و Teflon)
برای تجهیزات مخابراتی، رادارها و مدارهای RF (فرکانس رادیویی) که در فرکانسهای بالا کار میکنند، از فیبرهای خاصی مانند محصولات شرکت راجرز (Rogers) یا فیبرهای تفلونی (PTFE) استفاده میشود. این متریالها از افت سیگنال جلوگیری میکنند.
چرا فیبر مدار چاپی در ساخت PCB اهمیت دارد؟
دلایل اهمیت فیبر مدار چاپی عبارتند از:
عایقبندی و جلوگیری از اتصالی (Electrical Insulation)
وظیفه اصلی فیبر، ایجاد یک بستر نارسانا بین مسیرهای مسی است. در بردهای چندلایه، اگر فیبر کیفیت دیالکتریک مناسبی نداشته باشد، اتصالی رخ داده و مدار آسیب میبیند.
پشتیبانی مکانیکی و استحکام
قطعات الکترونیکی دارای وزن هستند. فیبر برد باید مستحکم باشد تا وزن این قطعات را تحمل کرده و در برابر لرزش و ضربه مقاومت کند.
مدیریت حرارتی (Thermal Management)
قطعاتی مانند پردازندهها هنگام کار گرما تولید میکنند. فیبر مدار چاپی باید بتواند این گرما را تحمل کرده و پخش کند. اگر مقاومت حرارتی فیبر پایین باشد، در حین کارکرد طولانیمدت، برد تغییر شکل میدهد.
یکپارچگی سیگنال در مدارهای پیشرفته (Signal Integrity)
در دستگاههای مدرن، سرعت انتقال دیتا بالاست. جنس فیبر تاثیر مستقیمی روی سرعت حرکت سیگنالها و نویزپذیری مدار دارد. استفاده از فیبر نامناسب باعث از بین رفتن دادهها میشود.
چگونه فیبر مناسب را انتخاب کنیم؟
برای انتخاب فیبر مناسب باید به ۳ فاکتور توجه کنید:
بودجه و کاربرد: برای مدارهای ساده، فیبر استخوانی کافی است. اما برای بردهای صنعتی، باید از FR-4 استفاده کنید.
دمای کاری: اگر مدار حرارت بالایی دارد، فیبر آلومینیومی بهترین گزینه است.
فرکانس مدار: برای مدارهای مخابراتی، از متریالهای تخصصی مثل راجرز استفاده کنید.
نتیجهگیری
فیبر مدار چاپی پایه هر سیستم الکترونیکی است. انتخاب درست این زیرلایه، طول عمر دستگاه را افزایش داده و بر کیفیت عملکرد قطعات و ایمنی مدار تاثیر مستقیم دارد. امروزه متریال FR-4 به دلیل تعادل بین قیمت و کیفیت، استاندارد اصلی تولید محسوب میشود.
